Ascent GT PRO Industry - это профессиональная цифровая FPV система видеопередачи, обеспечивающая стабильный HD видеосигнал с низкой задержкой и широким диапазоном частот. Система поддерживает разрешение 1080P при 60 FPS, имеет интеграцию с популярными полётными контроллерами и обеспечивает доступ к OSD через Betaflight.

Благодаря высокой выходной мощности и поддержке 42 каналов, устройство подходит для FPV-дронов, промышленных применений, мониторинга и сложных радиочастотных систем. Камера Avatar Pro V2 обеспечивает качественное изображение даже при минимальном освещении.

1. Камера
2. Вентилятор
3. Порт питания
4. LED индикатор VTX
5. Кнопка подключения (Link)
6. Порт подвеса (Gimbal)
7. Порт Type-C
8. Антенна

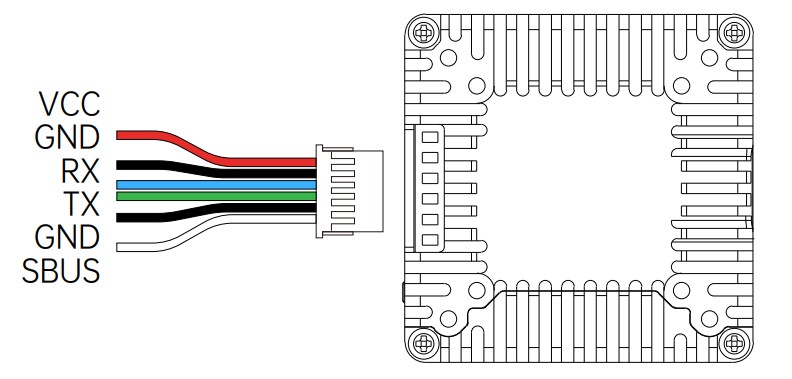

Подключение:

• VCC - питание (+)
• GND - земля (−)
• RX - прием данных
• TX - передача данных
• GND - земля (−)
• SBUS - сигнал управления (SBUS)

• Ориентировочное потребление: 12V @ 1.5A
• При подключении обязательно учитывайте возможности источника питания
• Устройство во время работы выделяет значительное количество тепла
• Обеспечьте должное охлаждение (вентиляцию)

Технические характеристики (VTX)

• Частотный диапазон: 4.9 – 6.4 GHz
• Количество каналов: 42
• Ширина канала: 2.5 / 5 / 10 / 20 / 40 MHz
• Мощность передачи:
  • до 36 dBm (5.8 GHz)
  • FCC: <30 dBm
  • CE: <14 dBm
• Качество видео: 1080P 60 FPS
• Затримка: ~35 ms
• Поддержка авто/ручного выбора частоты: є

• SH1.0-6P
• Type-C
• Gimbal порт (SH1.0-2P)
• MMCX антени (2 шт)

• Входное напряжение: 11.1 – 25.2 V
• Потребление: 12V @ 1.5A

• Размер: 34 × 34 × 22.6 мм
• Монтаж: 20×20 мм / 25.5×25.5 мм
• Рабочая температура: -10°C ~ +40°C

• Betaflight / INAV / Ardupilot
• FPV очки: Ascent / Cine
• OSD: Canvas mode

Технические характеристики камеры (Avatar Pro V2)

• Сенсор: 1/1.8"
• Разрешение:
  • 1080P 60FPS
  • 720P 60FPS
• Формат: 16:9
• Угол обзора (FOV): 147°
• Диафрагма: F1.0
• Минимальная освещенность: 0.00001 Lux
• Тип затвору: Rolling shutter
• Вес: 9.5 г
• Размер: 19 × 19 × 24 мм
• Кабель: 140 мм

Особенности VTX:

• LED индикация:
  • Красный - режим спаривания
  • Зеленый - подключено
• Поддержка pairing (кнопка link)
• Встроенный buzzer через очки
• Поддержка Canvas OSD

Преимущества:

• HD видео 1080P с низкой задержкой (~35 ms)
• Широкий диапазон частот (4.9–6.4 GHz)
• Высокая мощность передатчика до 36 dBm
• Поддержка Betaflight OSD через MSP + DisplayPort
• Профессиональная камера с высокой светочувствительностью
• Поддержка 42 каналов
• Гибкая интеграция с FPV системами
• Поддержка авто-частоты

Комплектация:

• VTX модуль Ascent GT PRO
• Камера Avatar Pro V2
• Кабель питания 6-pin
• Коаксиальный кабель
• Антени (MMCX)
• Руководство пользователя
