Видеосистема цифровая Ascent GT PRO Z8 VTX 5.8GHz, 1080P 60FPS, камера AVATAR Pro V2

Видеосистема цифровая Ascent GT PRO Z8 VTX 5.8GHz, 1080P 60FPS, камера AVATAR Pro V2

Ascent GT PRO Z8 - цифровая FPV система передачи видео нового поколения, предназначенная для дронов на базе Betaflight, INAV и ArduPilot. Система обеспечивает передачу видео в разрешении Full HD 1080P при 60 кадрах в секунду с низкой средней задержкой близко 35 мс.

Комплект оснащен высококачественной камерой AVATAR Pro V2 с большим сенсором 1/1.2", разрешением матрицы 8000x6000 пикселей и поддержкой цифрового увеличения от 1x до 8x. Управление зумом осуществляется непосредственно через полётный контроллер с помощью MSP-протокола.

Система поддерживает автоматический и ручной выбор частот, интеграцию с OSD через MSP DisplayPort, а также совместима с очками Ascent Goggles и Ascent Goggles Cine.

Благодаря широкому диапазону питания от 11.1 до 25.2 В система может использоваться с аккумуляторами 3S-6S LiPo без дополнительных преобразователей напряжения.

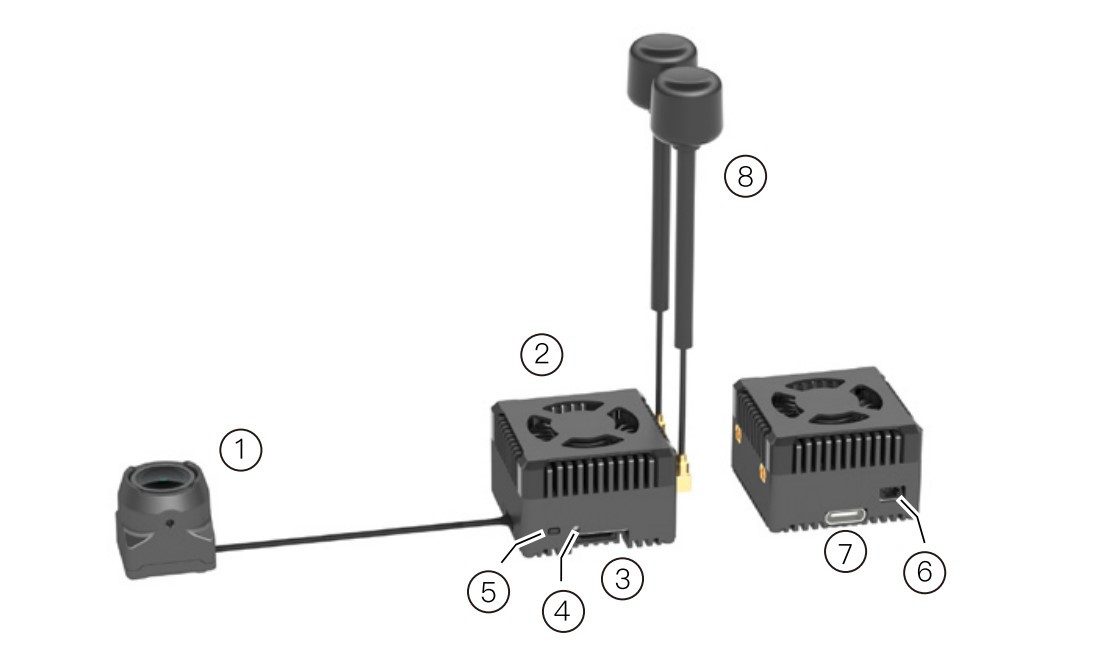

Обзор

1. Камера
2. Вентилятор охлаждения
3. Разъем питания
4. Светодиодный индикатор VTX
5. Кнопка подключения
6. Порт подключения подвеса (Gimbal)
7. Порт USB Type-C
8. Антенна

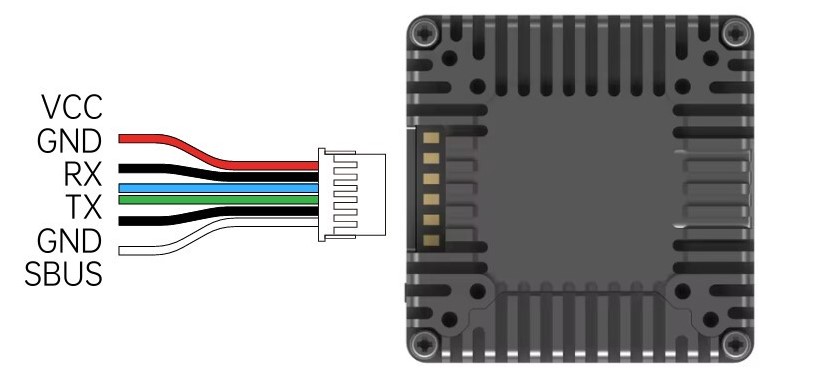

Подключение

Технические характеристики видеопередатчика (VTX)

• Модель: WN12-5014G
• Частотный диапазон: 5.650-5.924 GHz
• Ширина канала: 10-20 MHz
• Качество видео: 1080P 60FPS
• Количество каналов: 3
• Автовыбор частоты: Так
• Ручной выбор частоты: Так
• Средняя задержка: 35 мс
• Входное напряжение: 11.1-25.2 В
• Совместимость аккумуляторов: 3S-6S LiPo
• Монтажные отверстия: 20×20 мм / 25.5×25.5 мм
• Размеры VTX: 34×34×22.6 мм
• Рабочая температура: -10°C ... +40°C
• Антенные разъемы: 2× MMCX
• OSD: Canvas Mode
• Обновление прошивки: USB Type-C
• Поддерживаемые FC: Betaflight, INAV, ArduPilot

Мощность передатчика (EIRP)

• FCC: до 30 dBm
• CE: до 14 dBm
• SRRC: до 20 dBm
• MIC: до 25 dBm

Характеристики камери

• Камера: AVATAR Pro V2
• Тип сенсора: CMOS
• Размер сенсора: 1/1.2"
• Разрешение сенсора: 8000×6000
• Частота кадров: 50 FPS
• Формат изображения: 16:9
• Фокусное расстояние: 2.6 мм
• Угол обзора: горизонтальный - 122.5°, вертикальный - 92.2°
• Зум: 1-8x
• Управление зумом: MSP через FC
• Размеры камеры: 19×19×19.5 мм
• Длина коаксиального кабеля: 140 мм

Интерфейсы

• SH1.0-6P
• USB Type-C
• Gimbal Port SH1.0-2P
• RX
• TX
• SBUS
• MMCX (антенны)

Основные преимущества

• Передача видео Full HD 1080P 60FPS
• Низкая задержка около 35 мс
• Камера с сенсором 1/1.2"
• Разрешение матрицы 8000×6000
• Цифровой зум 1-8x
• Управление зумом через MSP
• Поддержка Canvas Mode OSD
• Автоматический и ручной выбор частоты
• Поддержка Betaflight, INAV и ArduPilot
• Широкий диапазон питания 11.1-25.2 V
• Два разъема MMCX для антенн
• Обновление прошивки через USB Type-C

Совместимость

Полетные контроллеры

• Betaflight 4.4+
• Betaflight 4.5+
• INAV
• ArduPilot

FPV очки

• Ascent Goggles
• Ascent Goggles Cine

Комплектация

• Видеопередатчик Ascent GT PRO Z8
• Камера AVATAR Pro V2
• Кабель подключения 6-pin
• Система охлаждения (вентилятор)
• Антени
• Инструкция пользователя

Дополнительная информация

• Потребление питания около 12 V / 1.5 А
• Во время работы модуль сильно нагревается, поэтому необходимо эффективное охлаждение.
• В режиме Standby мощность автоматически ограничивается до 10 мВт.
• Перед подачей питания обязательно необходимо подключить антенны.
• Поддерживается отображение телеметрии через MSP DisplayPort OSD.
