Подвес-стабилизатор камеры CADDXFPV GM3 V2-20 для FPV дронов

Подвес-стабилизатор камеры CADDXFPV GM3 V2-20 для FPV дронов

CADDXFPV GM3 V2-20 - это высокоточный 3-осевой подвес-стабилизатор, предназначенный для камер Walksnail Avatar и Walksnail Ascent с шириной крепления 20 мм. Он обеспечивает эффективную стабилизацию видео в режиме реального времени, уменьшает воздействие вибраций и позволяет плавно управлять камерой по осям Pitch, Roll и Yaw, обеспечивая четкое и стабильное изображение во время полета.

Подвес поддерживает функцию Head Tracking, позволяющим управлять направлением камеры с помощью совместимых FPV очков Walksnail. Для интеграции с различными системами управления предусмотрена поддержка протоколов UART, SBUS, CRSF, PWM и MAVLink, благодаря чему GM3 V2-20 совместим с большинством современных полетных контроллеров.

Модель автоматически определяет положение установки (обычное или перевернутое), поддерживает настройку режимов работы, скорости следования и чувствительности через программное обеспечение GimbalSetting, а также совместима с автопилотами ArduPilot, PX4 и INAV.

Технические характеристики

• Модель: GM3 V2-20
• Тип устройства: 3-осевой механический подвес-стабилизатор
• Совместимые камеры: Walksnail Avatar 20 мм
• Количество осей: 3
• Оси стабилизации:
  • Pitch
  • Roll
  • Yaw
• Точность стабилизации: ±0,005°
• Максимальная скорость управления: ±1500°/с
• Диапазон поворота:
  • Pitch: ±120°
  • Roll: ±60°
  • Yaw: ±160°
• Поддержка Head Tracking: Так
• Протоколы управления:
  • UART
  • SBUS
  • CRSF
  • PWM
  • MAVLink
• Поддерживаемые автопилоты:
  • PX4
  • ArduPilot
  • INAV
• Режимы управления:
  • Head Tracking
  • PWM
  • MAVLink
  • SBUS / CRSF
• Режимы работы подвеса:
  • Translation Mode
  • Translation Roll Mode
  • 3-Axis Follow Mode
• Автоматическое определение положения: Да (обычная / перевернутая установка)
• Рабочее напряжение: 9-25,2 V DC (3S-6S LiPo)
• Потребляемая мощность (в режиме ожидания): 1,6 W
• Максимальная потребляемая мощность: 18 W
• Интерфейсы:
  • UART
  • PWM1
  • PWM2
  • PWM3
  • PWM4
  • RX
  • TX
  • GND
  • Питание VCC
• Обновление прошивки: Через приложение GimbalSetting
• Размеры: 45,6 × 47 × 58,9 мм
• Вес: 56 г

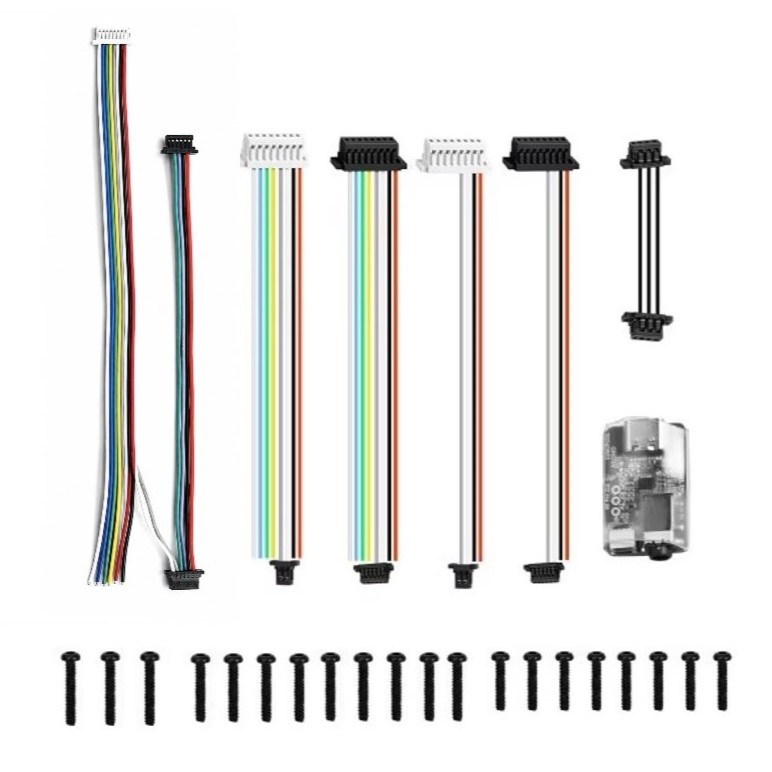

Комплектация

• Подвес-стабилизатор CADDXFPV GM3 V2-20 - 1 шт
• 8-контактный кабель питания и управления — 1 шт
• 4-контактний UART-кабель - 1 шт.
• 8-контактные кабели PWM - 2 шт
• 2-х контактных кабеля питания — 2 шт
• Кабель Head Tracking / USB - 1 шт.
• USB-UART программатор (адаптер для обновления прошивки) - 1 шт
• Монтажные винты M2 - 20 шт.
• Инструкция пользователя

Совместимость

Подвес предназначен для установки камер Walksnail Avatar и Walksnail Ascent с шириной крепления 20 мм. При использовании камеры Walksnail Moonlight необходимо применять совместимый видеопередатчик Moonlight VTX. Стоит учитывать, что поддержка функции Head Tracking зависит от версии VTX и установленной прошивки, поэтому перед монтажом рекомендуется проверить совместимость оборудования.

Обновление и настройка

GM3 V2-20 поддерживает обновление прошивки через фирменное программное обеспечение GimbalSetting, что позволяет выполнять калибровку, обновление микропрограммы, назначение каналов управления и изменение параметров работы подвеса. Это обеспечивает гибкую настройку устройства согласно требованиям конкретной FPV-платформы.
