Видеосистема цифровая Ascent GT PRO Z40 VTX, 5.8GHz, 1080P 60FPS

Видеосистема цифровая Ascent GT PRO Z40 VTX, 5.8GHz, 1080P 60FPS

Ascent GT PRO Z40 - цифровая FPV видеосистема нового поколения, сочетающая высокопроизводительный видеопередатчик Ascent GT PRO VTX с двухкамерным модулем Z40. Система поддерживает передачу видео в разрешении 1080P при 60 кадрах/собеспечивая высокую детализацию, минимальную задержку и стабильный цифровой сигнал.

Камера оснащена двумя сенсорами: широкоугольным для обзорного полета и телекамерой со сменным увеличением для детального наблюдения за удаленными объектами. Переключение и управление масштабированием осуществляется через полётный контроллер с помощью MSP DisplayPort.

Видеопередатчик поддерживает автоматический и ручной выбор частоты, Canvas Mode OSD, интеграция с Betaflight, INAV и ArduPilot, а также обновление прошивки через USB Type-C.

Благодаря широкому диапазону питания, компактным размерам и монтажным отверстиям 20 х 20 мм и 25.5×25.5 мм система легко интегрируется в FPV-дроны разного класса.

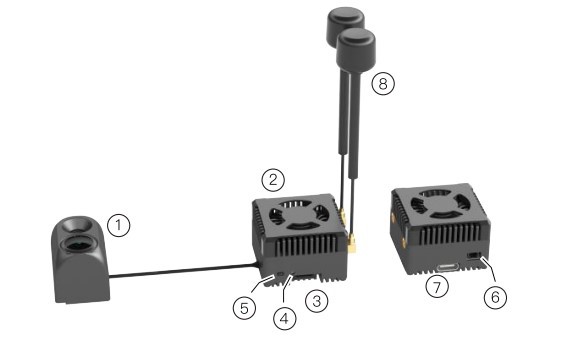

Обзор

1. Камера
2. Вентилятор охлаждения
3. Разъем питания
4. Светодиодный индикатор VTX
5. Кнопка привязки (Link)
6. Порт подключения подвеса (Gimbal Port)
7. Порт USB Type-C
8. Антенна

Схема подключения

Технические характеристики

• Модель: Ascent GT PRO Z40 VTX
• Рабочий диапазон частот: 5.650-5.924 GHz
• Ширина канала: 10-20 MHz
• Качество передачи видео: Full HD (1080P) @ 60 FPS
• Средняя задержка передачи: ≈35 мс
• Количество каналов: 3
• Автоматический выбор частоты: Так
• Ручной выбор частоты: Так
• Поддержка Canvas Mode OSD: Так
• Поддержка MSP DisplayPort: Так
• Входное напряжение: 11.1-25.2 V (3-6S LiPo)
• Потребление тока: до 1.5 А (при 12 V)
• Монтажный шаблон: 20×20 мм / 25.5×25.5 мм
• Габарити: 34 × 34 × 22.6 мм
• Рабочая температура: -10…+40 °C
• Поддерживаемые полётные контроллеры: Betaflight, INAV, ArduPilot
• Совместимые FPV очки: Walksnail Ascent Goggles, Walksnail Goggles Cine

• Модель камеры: Avatar Pro V2 Dual Camera
• Тип камеры: двойная (широкоугольная + телекамера)
• Сенсор: 1/1.8"
• Разрешение: 1920 × 1080
• Угол обзора (FOV): 150°
• Сенсор: 1/1.2"
• Разрешение: 8000 × 6000 (48 МП)
• Оптическое увеличение: 4×
• Максимальное разрешение передачи: 1080P
• Частота кадров: 60 FPS
• Соотношение сторон: 16:9
• Диапазон увеличения: 1×-32×
• Управление масштабированием: через MSP
• Режимы масштабирования: плавное или пошаговое
• Размеры камеры: 21.4 × 22.5 × 30 мм
• Длина коаксиального кабеля: 140 мм

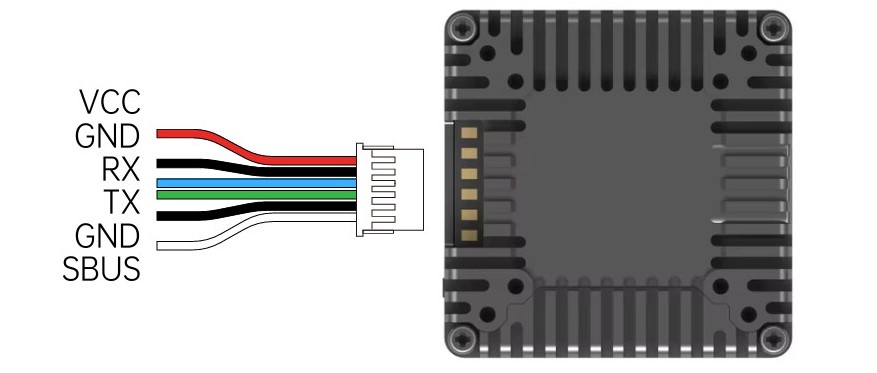

Интерфейсы

• SH1.0 6-pin
• VCC
• GND
• RX
• TX
• GND
• SBUS

• USB Type-C (обновление прошивки)
• Gimbal Port (SH1.0 2-pin)
• 2 × MMCX для подключения антенн
• Порт подключения камеры
• Разъем подключения вентилятора

• подключить UART между полетным контроллером и VTX
• включить MSP
• активировать режим VTX (MSP + DisplayPort)
• установить пресет Avatar OSD или HD OSD
• настроить необходимые элементы экранного меню (OSD)

Управление масштабированием

Система поддерживает дистанционное управление масштабированием камеры через RC-каналы полётного контроллера по протоколу MSP

Поддерживаемые режимы:

• плавное масштабирование (Continuous Zoom)
• пошаговое масштабирование (Step Zoom)
• быстрый возврат к начальному фокусному положению (Center Return)

Доступные уровни масштабирования:

• 1× - стандартный режим
• 4× - первоначальное увеличение телекамеры
• 16× - средний уровень масштабирования
• 32× - максимальный уровень цифрового увеличения
