Датчик повітряної швидкості CUAV SKYE 2

Датчик повітряної швидкості CUAV SKYE 2

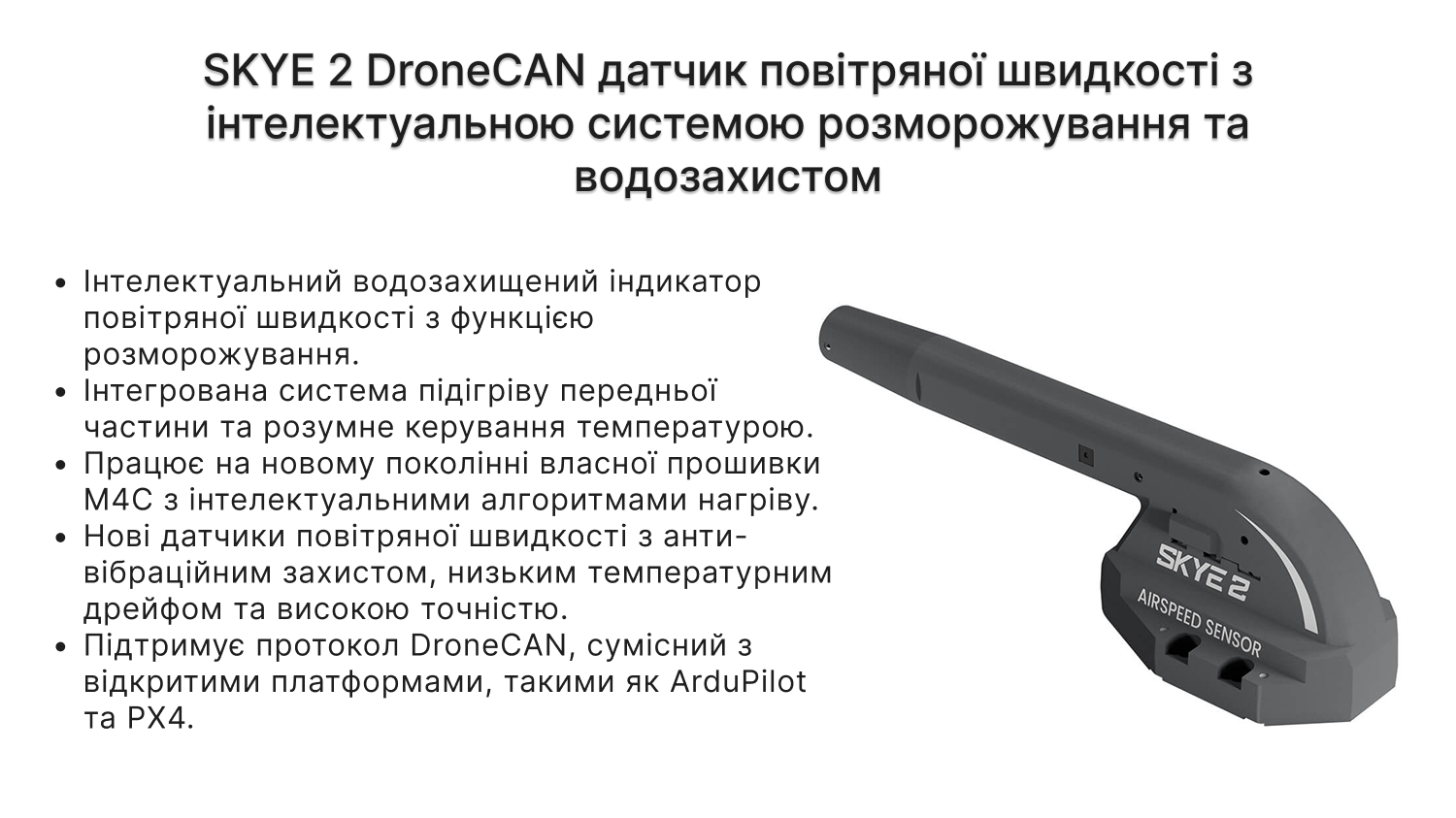

SKYE2 DroneCAN Airspeed Sensor — це датчик повітряної швидкості нового покоління, створений для професійних дронів, які працюють у складних погодних умовах. Завдяки повністю переробленій архітектурі та високому рівню інтеграції він поєднує у собі трубку Піто, датчик повітряної швидкості SM5391, модуль температури й вологості, ARM M4 MCU та подвійну систему температурної компенсації — все в одному компактному корпусі.

Оновлена інтелектуальна система M4C Smart Heating забезпечує точний підігрів, розморожування та відведення вологи. Потужний 35W нагрівач у передній частині запобігає обмерзанню та блокує появу помилок вимірювання в мінусові температури. Автоматичні дренажні канали та захист IP54 гарантують стабільну роботу під дощем, снігом чи туманом.

Новий високоточний датчик із низьким температурним дрейфом і підвищеною стійкістю до вібрацій забезпечує максимально коректні показники швидкості для електричних та паливних БПЛА. SKYE 2 має підтримку протоколу DroneCAN і повністю сумісний з ArduPilot, PX4, CUAV, Pixhawk та іншими відкритими платформами.

SKYE 2 - це надійність польоту, точність вимірювань і повна готовність до екстремальних умов.

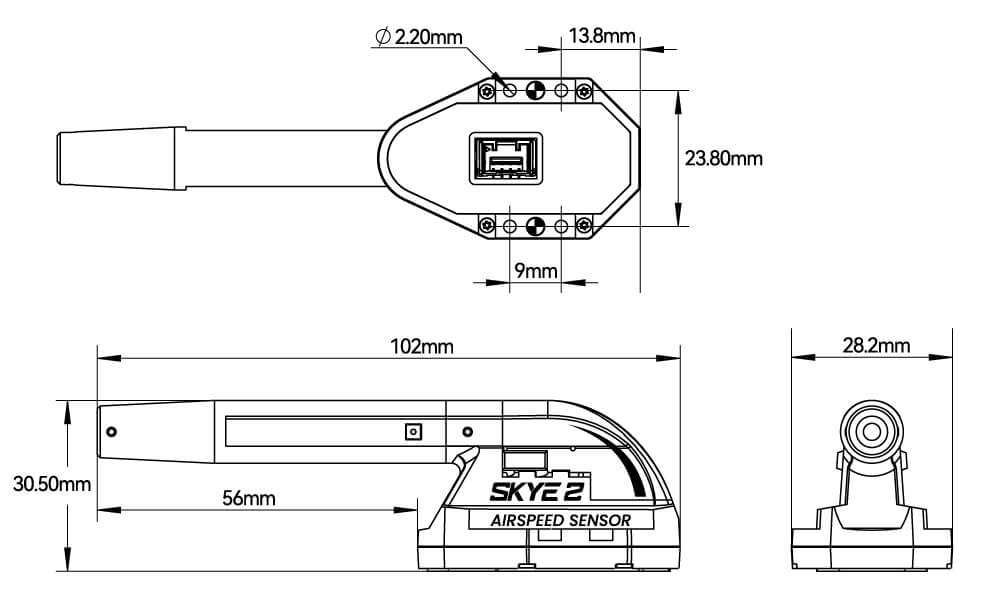

Таблиця розмірів:

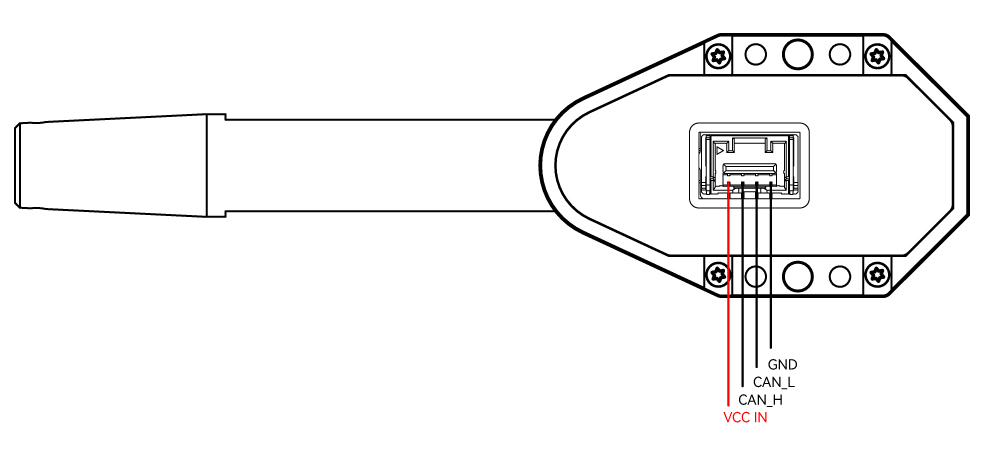

Виводи:

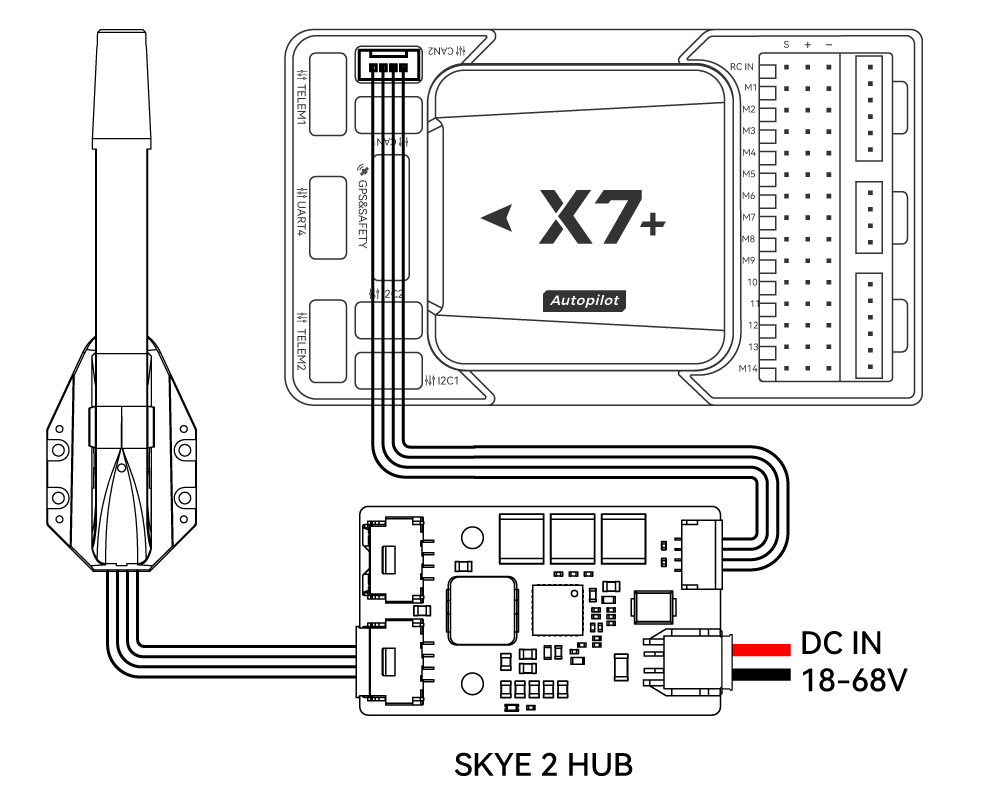

Схема підключення:

Технічні характеристики:

• MCU (мікроконтролер): STM32F4
• Протокол зв'язку: DroneCAN
• Нагрівач: Резистивний
• Датчик повітряної швидкості: SM5391
• Діапазон вимірювання тиску: ±6895 Pa
• Діапазон вимірювання повітряної швидкості: 0-106 м/с
• Точність: ±1% FS (Full Scale)
• Вимірювання температури: -20°C … +125°C
• Вимірювання вологості: 0-100%
• Потужність підігріву трубки Піто: 35 W
• Сумісні контролери: ArduPilot / PX4 (CUAV / Pixhawk тощо)
• Робоча напруга (основний модуль): 16 V
• Робоча температура: -20°C … +85°C
• Розміри: 102 мм × 29.4 мм × 28.2 мм
• Вага (основний модуль): 25 г
• Рівень захисту: IP54 (встановлюється опційно на запит)

HV HUB (високовольтний хаб)

• Робоча напруга: 16-68 V
• Інтерфейси (порт підключення):
  • Power × 1 (50235202005023510200)
  • SKYE CAN × 2 (5025850470 / 5025780400)
  • CAN × 1 (4-контактний, GH1.25)
• Вага HV HUB: 9 г
